皮帶輸送機的液壓張緊裝置有著工作穩、可靠、保護完善、調節方便等優點，可適應多種工況的需要和不同的機型，是一種較為先進、理想的張緊方式，獲得比較多的應用。液壓張緊裝置主要是由液壓泵站，張緊油缸、蓄能站、隔爆控制箱及低速絞車等部分進行組成，用張緊油缸提供的拉力，通過動滑輪、定滑輪、鋼絲繩拉動張緊小車和張緊滾筒，實現張緊，輔助張緊油缸可加大張緊行程和張緊力的調節范圍；用慢速絞車對張緊小車和滾筒進行較大行程的牽引和調動，以滿足斷帶調整、重新接頭以及位置轉移時張緊滾筒較大的行程需要；用較大容量的蓄能器保壓和保持張力的恒定，以避免泵站的頻繁啟動，達成節能的目的。同時皮帶輸送機的液壓回路的選擇也是一個大問題，以下是選擇的幾點要求：

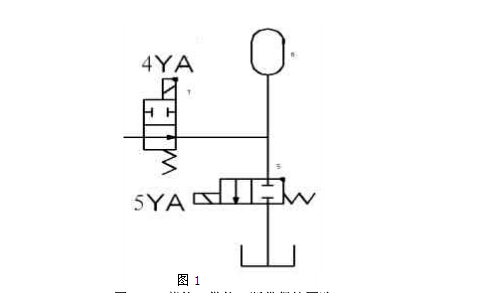

1.選擇蓄能供回路和過載保護回路（如圖1）設置蓄能器6可以在一定時間內保持系統液壓力動態平衡，同時其采用二位二通電磁閥5可起到斷帶保護的作用，圖示力油流動方向?yàn)閱?dòng)后壓力油流方向，此時，蓄能器蓄能。啟動階段，由于系統壓力較高，此時二位二通電磁閥7應斷開，4YA得電，啟動完畢后接通。
2.選擇斷帶保護回路
實際工作中，當意外的事情（如突然斷帶等）發生時，會對液壓缸產生很大的沖擊，此時若對系統不加以保護，定會造成嚴重的損失。為了防止類似事情的發生，在小車軌道上設置行程開關，斷帶時，小車快速右移，觸動行程開關，行程開關通過給單片信號控制二位二通電磁換向閥5，使得5YA得電，左位工作，油液壓力下降，通過二位二通電磁換向閥5流回油箱，從而保護系統。

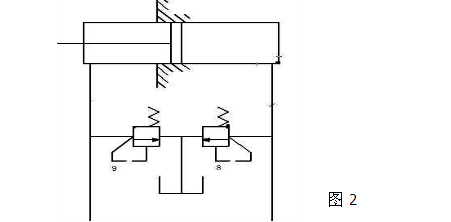

3.過載保護回路（如圖2）
實際工作過程中，若是皮帶輸送機突然過載，即油缸無桿腔壓力突然增大，此時可以通過設置壓力溢流閥，設置洋流閥壓力為某一定值，當油缸中的壓力達到此值時即通過溢流閥8卸荷，活塞桿左移，過載消除液壓恢復原位，保持皮帶拉壓力在一個很小范圍內變化同理，油缸無桿腔壓力突然減小時（即皮帶輕載），活塞桿右移拉緊皮帶。http://www.szjwtl.com/皮帶輸送機技術整理發布。
